Cuando la presión inferior del vástago de la válvula supera la presión superior y la fuerza del resorte, la válvula de retención se abre. Cuando la presión superior es igual a la presión inferior, la válvula de retención se cierra.
Una presión inversa más alta actúa sobre el vástago de la válvula y hace que la válvula se cierre.

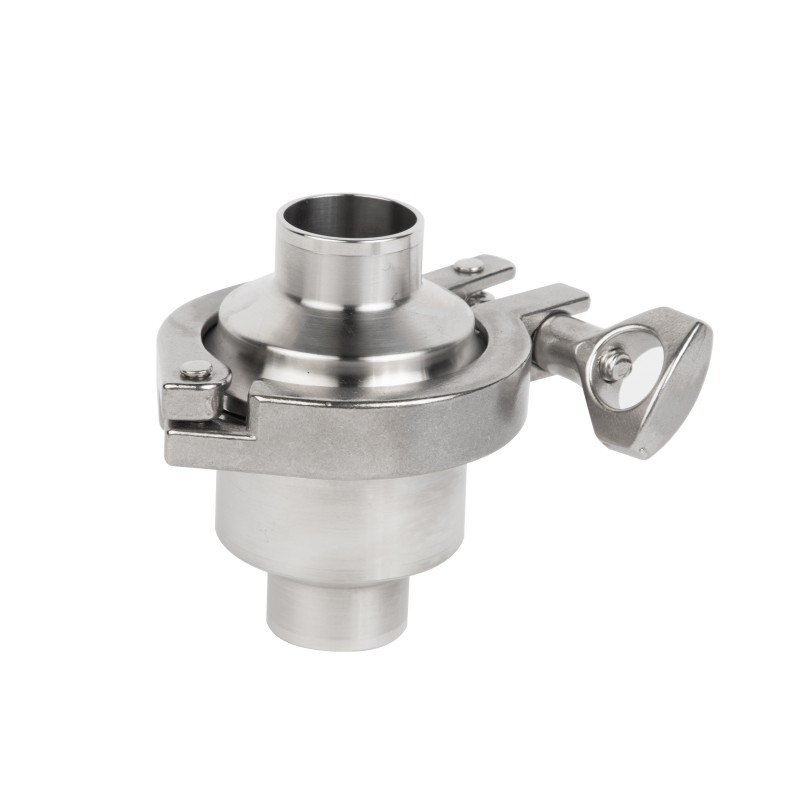

La válvula de retención sanitaria ZH4 tiene dos tipos: La válvula de retención ZH4-1 adopta el método de conexión de abrazadera, que es económica, práctica y ampliamente utilizada en el área de alimentos. La válvula de retención ZH4-2 está compuesta por un cuerpo de válvula engrosado y dos piezas de brida, que es fácil de instalar y quitar.
| Datos técnicos | ||
| Material | Contacto con piezas del producto | 304L/316L (1.4307/1.4404) Forjado |
| piezas del producto sin contacto | 304(1,4301) | |
| Proporcionar certificado EN 10204 3.1B | ||
| Material del sello | estándar | EPDM |
| opción | NBR, FPM, Silicona | |
| Material del sello Todos los materiales del sello cumplen con FDA 177.2800 | ||
| Temperatura | Temperatura | -20~+135℃(EPDM) |
| Temperatura de esterilización | 150 ℃ (máx. 20 min) | |
| Presión | Presión de apertura | ≈0,08bar |
| Presión máxima de trabajo | 10bar | |
| Tratamiento superficial | Superficie interna | Ra <= 0,8 um |
| Superficie exterior | Ra <= 1,6 um | |
| Conexión | Estándar de conexión | extremo soldado: serie DIN 118502 |
| Extremo soldado: estándar de tubería en pulgadas. | ||
| Estándar de conexión | ||
|
|

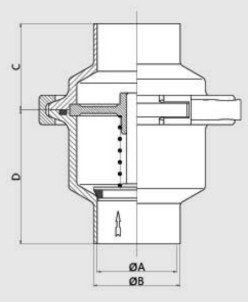

A | B | C | D |
| 1/2” | 9.4 | 25.2 | 28.5 | 39.5 |
| 3/4” | 15.75 | 25.2 | 28.5 | 39.5 |
| 1” | 22.1 | 50.5 | 38 | 59 |
| 1 1/2” | 34.8 | 50.5 | 38 | 59 |
| 2” | 47.5 | 64 | 38 | 59 |
| 2 1/2” | 60.2 | 77.5 | 38 | 59 |
| 3” | 72.9 | 91 | 42 | 59 |
| 4” | 97.38 | 119 | 44 | 55 |
|
|
A | B | C | D |
| 1/2” | 9.4 | 12.7 | 28.5 | 39.5 |
| 3/4” | 15.75 | 19.05 | 28.5 | 39.5 |
| 1” | 22.1 | 25.4 | 38 | 59 |
| 1 1/2” | 34.8 | 38.1 | 38 | 59 |
| 2” | 47.5 | 50.8 | 38 | 59 |
| 2 1/2” | 60.2 | 63.5 | 38 | 59 |
| 3” | 72.9 | 76.2 | 42 | 59 |
| 4” | 97.38 | 101.6 | 44 | 55 |
