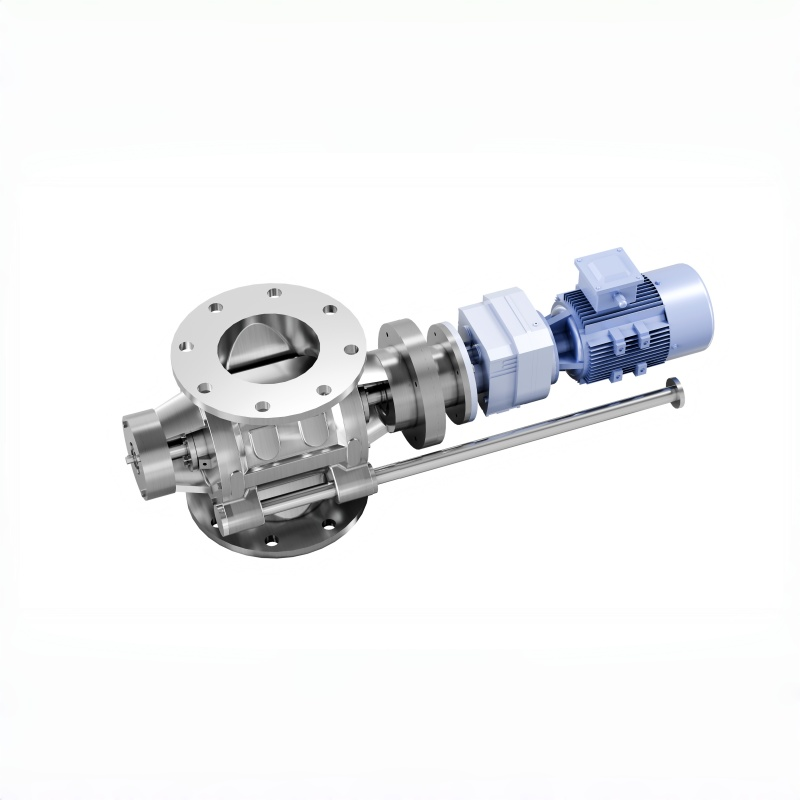

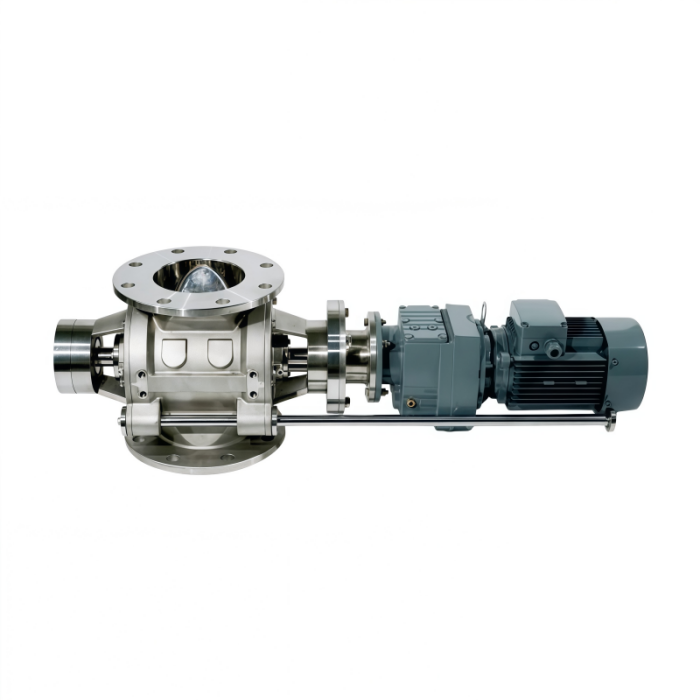

Válvulas de esclusa de aire rotativas de limpieza rápida

Principio de funcionamiento

El material almacenado en la tolva superior fluye hacia las cavidades del rotor bajo la fuerza de la gravedad. A medida que el rotor gira continuamente, el material se descarga de forma controlada y continua en la salida. Por lo tanto, la válvula rotativa permite una dosificación precisa y una descarga continua de materiales sólidos a granel.

Se usa ampliamente para transportar materiales granulares, en polvo y otros materiales sólidos a granel. Tanto en los sistemas de transporte de presión positiva como en los sistemas de transporte por vacío, la válvula rotativa proporciona una alimentación uniforme y estable a la tubería de transporte, lo que garantiza un flujo de material constante y una velocidad de transporte estable, lo que garantiza un funcionamiento confiable del sistema.

Como dispositivo de alimentación simple y eficiente, la válvula de esclusa de aire giratoria presenta un funcionamiento estable, una fácil extracción del rotor y una limpieza conveniente. Es adecuado para manipular polvos y gránulos y se aplica ampliamente en industrias como la producción de baterías de litio, procesamiento químico, alimentos y manipulación de polvos farmacéuticos.

Además, la válvula rotativa está equipada con un sistema de sellado de gas. Al introducir gas de sellado en el área de sellado del rotor, se forma una barrera de gas estable, lo que previene eficazmente las fugas de material y elimina el cruce de gas entre diferentes zonas de presión. Esto garantiza un rendimiento confiable tanto en condiciones de transporte de presión positiva como de vacío.

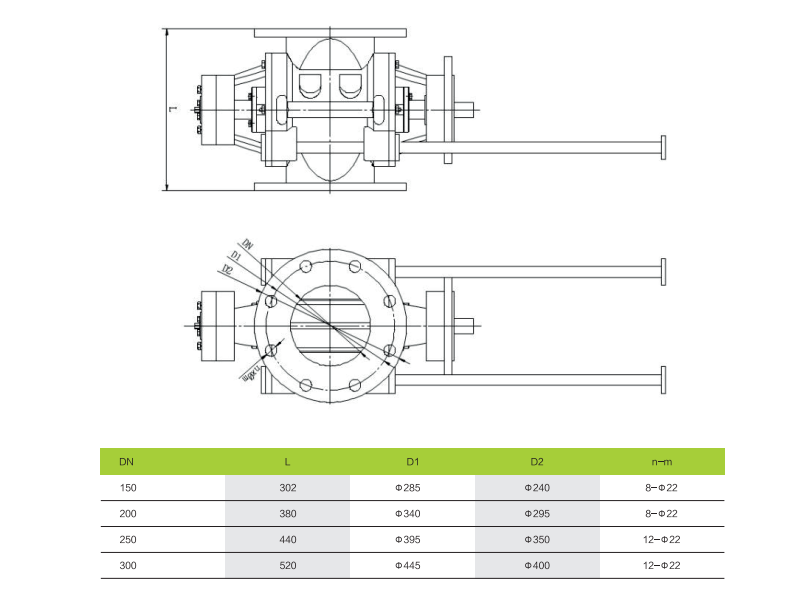

Especificación técnica

▪ Tamaño: DN150–DN300

▪ Presión de trabajo: -0,1 MPa a 0,15 MPa

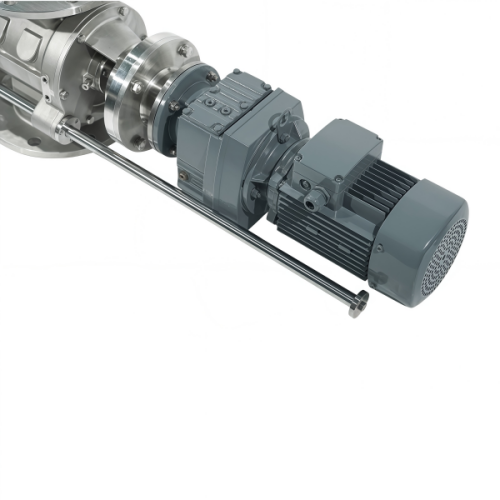

▪ Actuador: Motorreductor (estándar)

▪ Temperatura de trabajo: -20°C a +150°C

▪ Material (Partes metálicas): Acero inoxidable 316L / 304 (partes húmedas)

 Acero inoxidable 304 (partes no mojadas)

▪ Material de sellado: Fluoroelastómero (FKM), cumple con FDA 21 CFR 177.2660 (estándar)

▪ Acabado superficial: Ra < 0,4 μm (partes mojadas)

▪ Tipo de presión: Diseño no hermético/no hermético a la presión (estándar)

▪ Estándares de conexión: GB PN10 / ANSI 150# / DIN PN10 / JIS 10K / HG20592

▪ Tipo de conexión: Conexión bridada
