Puerto de transferencia rápida

Integración de puerto Alpha para aisladores y sistemas de transferencia: manipulación segura y aséptica de materiales

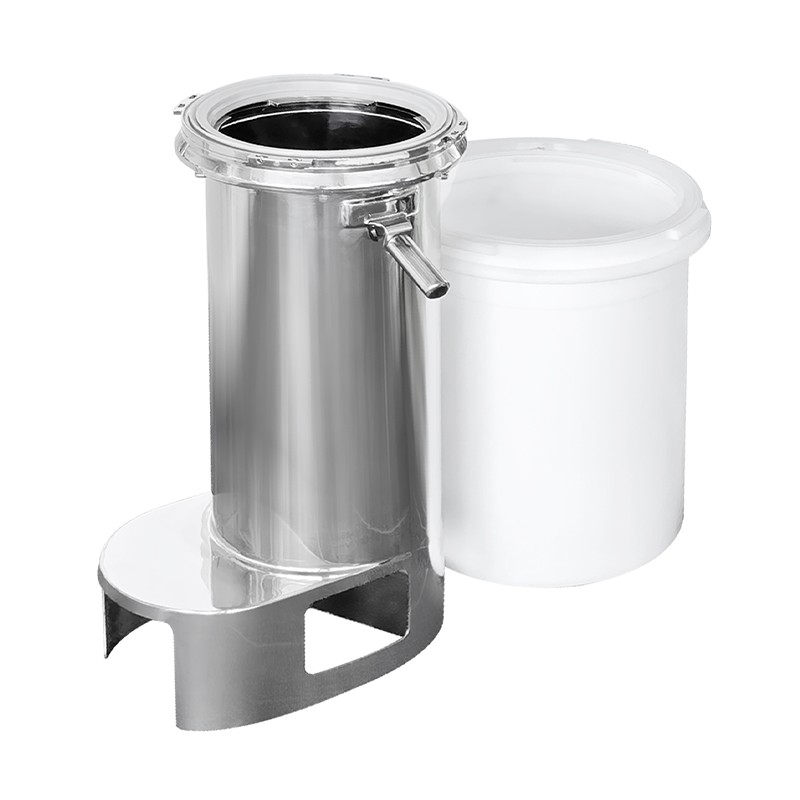

El puerto Alpha está diseñado para integrarse en los puntos de entrada y salida de aisladores o sistemas de transferencia de contención. Interactúa perfectamente con los contenedores Beta, disponibles en acero inoxidable o plástico. Los operadores pueden abrir la puerta del puerto Alpha desde el interior del aislador a través de un puerto para guantes, lo que permite la transferencia segura y aséptica de materiales al contenedor Beta.
El sistema garantiza que el contenedor Beta solo se pueda desconectar cuando la puerta del puerto Alpha esté completamente cerrada, manteniendo así un entorno seguro y libre de contaminación. El sellado crítico permanece intacto durante todo el proceso de atraque y desacoplamiento.

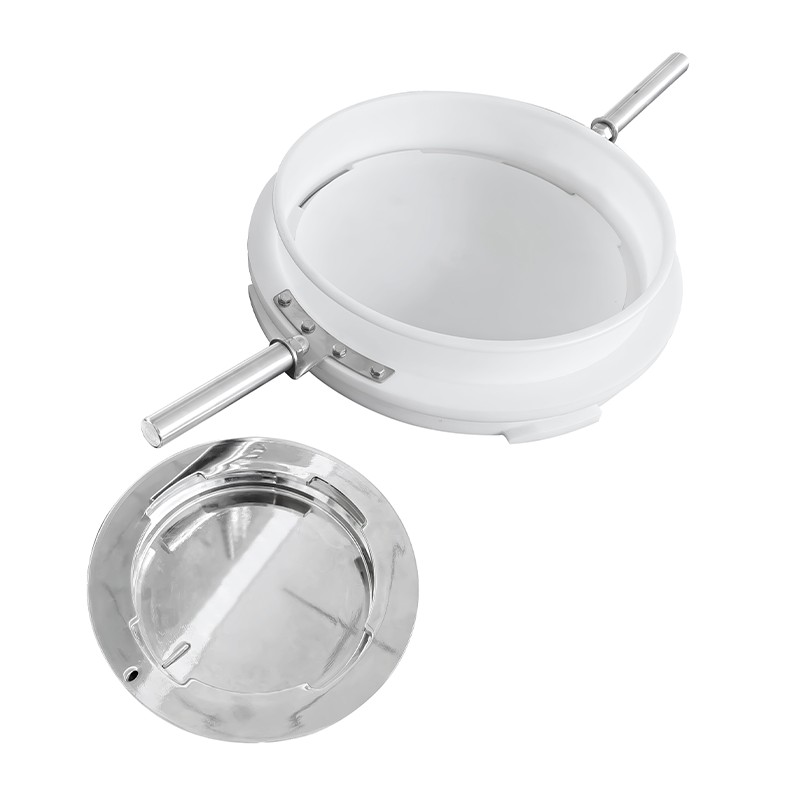

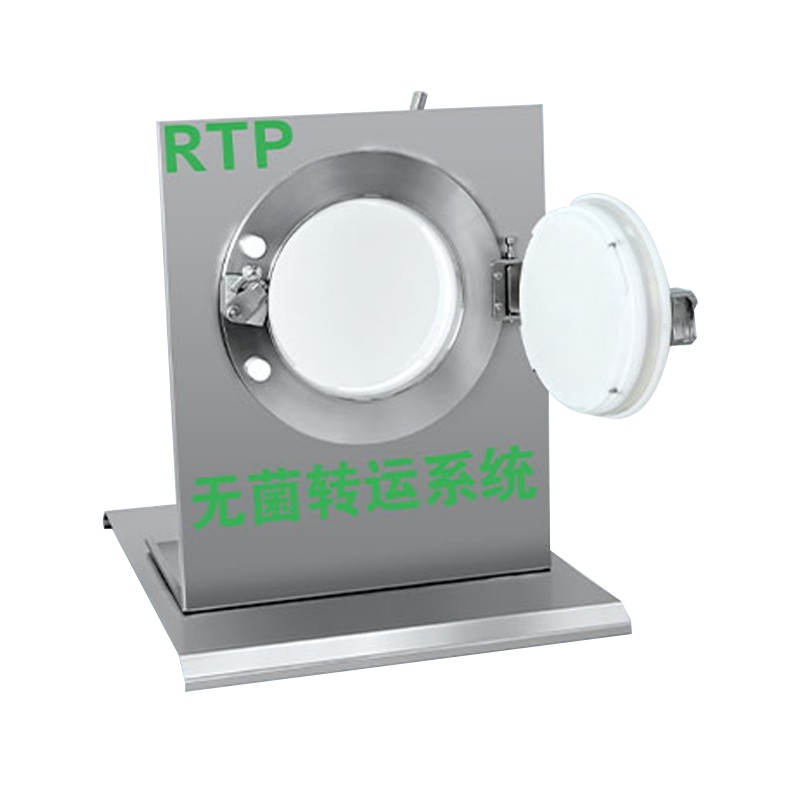

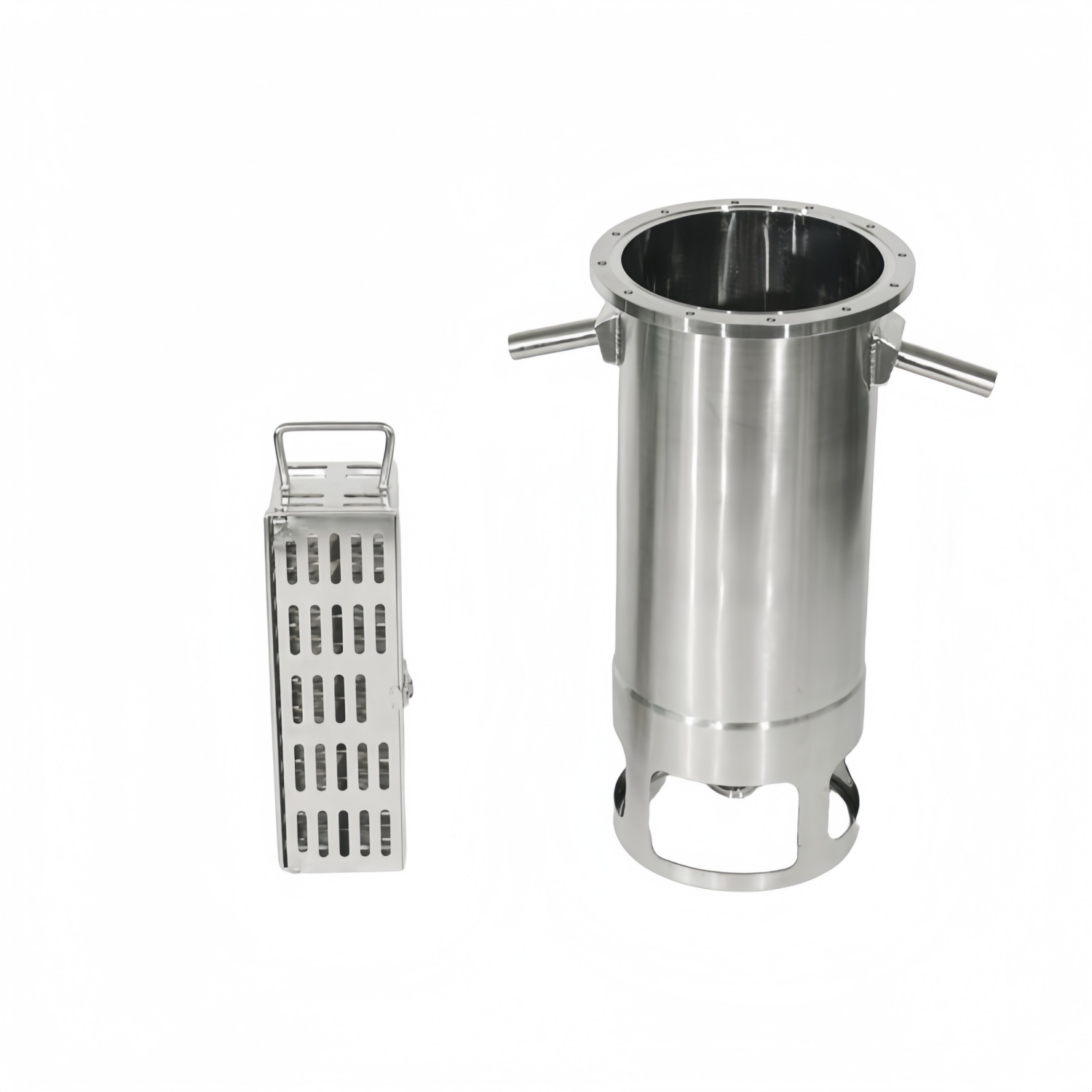

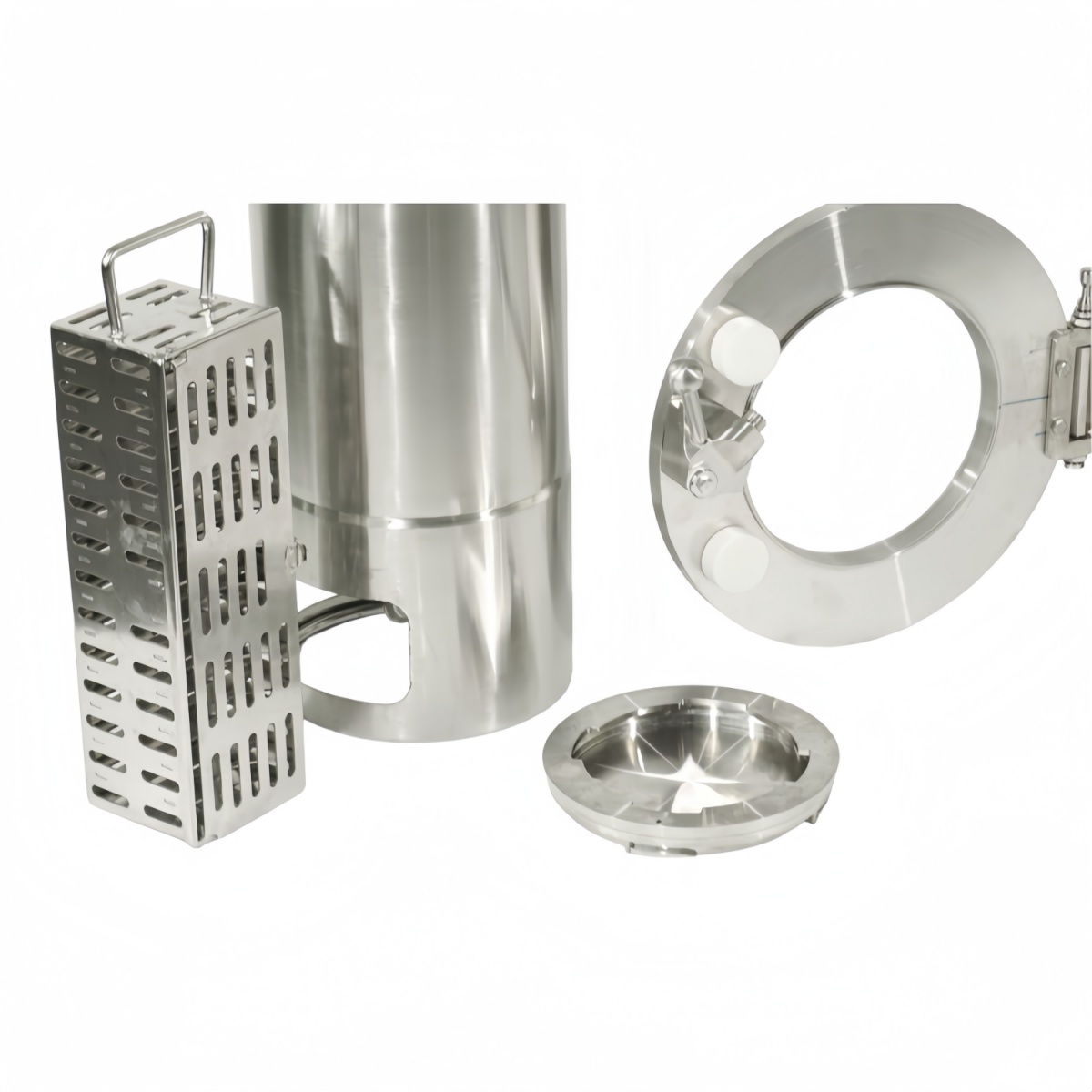

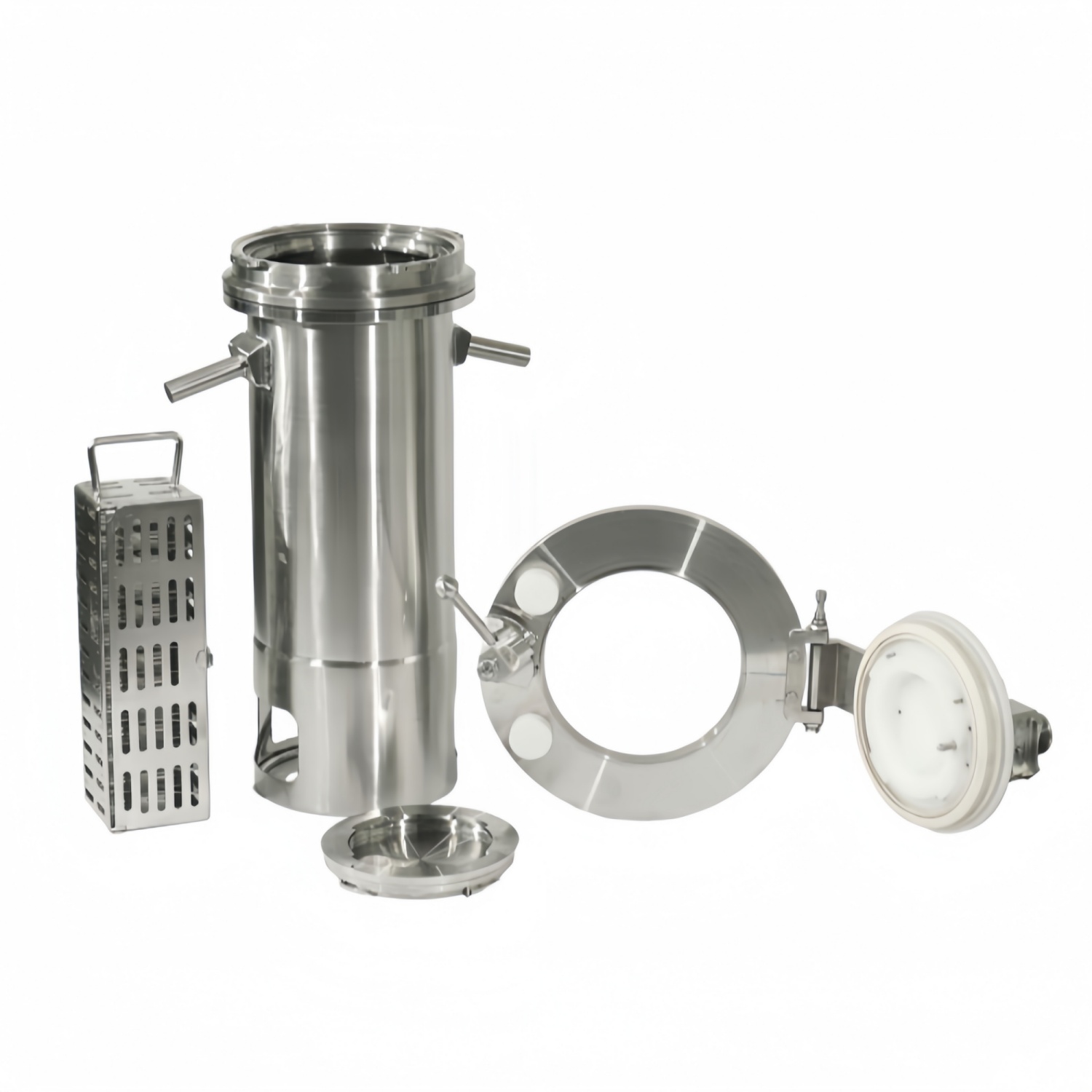

El sistema de puerto de transferencia rápida (RTP) consta de dos componentes principales: la unidad Alpha y la unidad Beta. Cada unidad está equipada con su propia puerta, sellos de alto rendimiento y un robusto mecanismo de bloqueo. La unidad Alpha generalmente se monta en la pared de un aislador o caja de guantes, mientras que la unidad Beta es portátil y se usa para transferir productos o desechos dentro y fuera del área de contención.

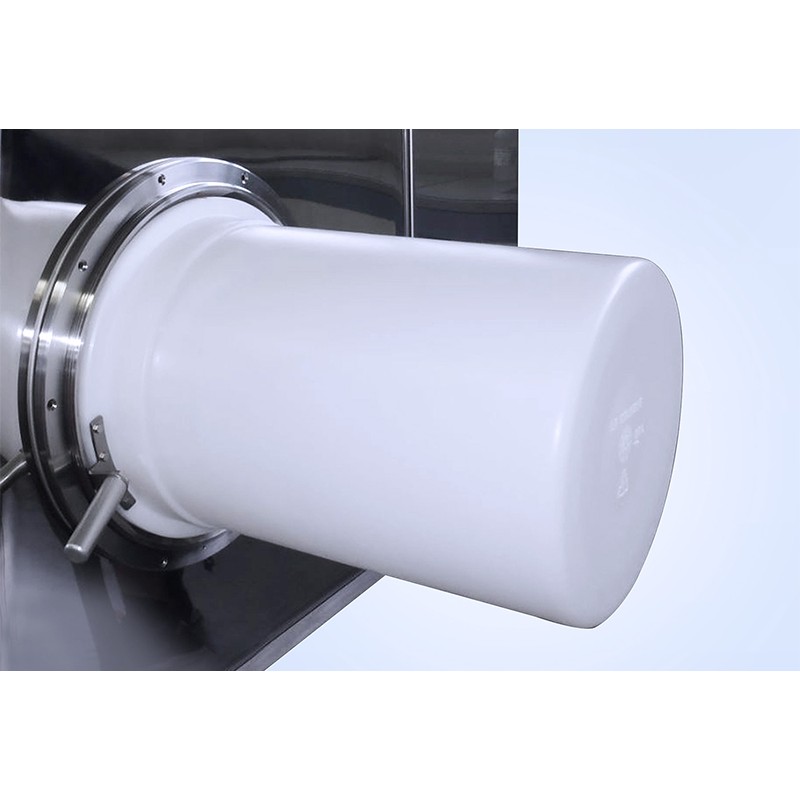

Cuando las unidades Alpha y Beta están acopladas correctamente, los materiales se pueden mover de forma rápida y segura sin alterar el entorno estéril o contenido. El sistema de bloqueo en el puerto Alpha garantiza un acoplamiento Alfa-Beta seguro y confiable, asegurando que la puerta Alpha no se pueda abrir a menos que la unidad Beta esté completa y correctamente conectada.

Parámetro

◆ Material del cuerpo: acero inoxidable 316L (piezas en contacto con el producto) y acero inoxidable POM/304 (piezas sin contacto)
◆ Material de sellado: Caucho fluorado (FKM), caucho de silicona; cumple con FDA 21 CFR 177.2600 (estándar)
◆ Acabado superficial: Ra < 0,4 µm (superficies de contacto del producto); Ra < 0,8 µm (superficies sin contacto)
◆ Nivel de contención: Clasificación de sellado hasta OEB4

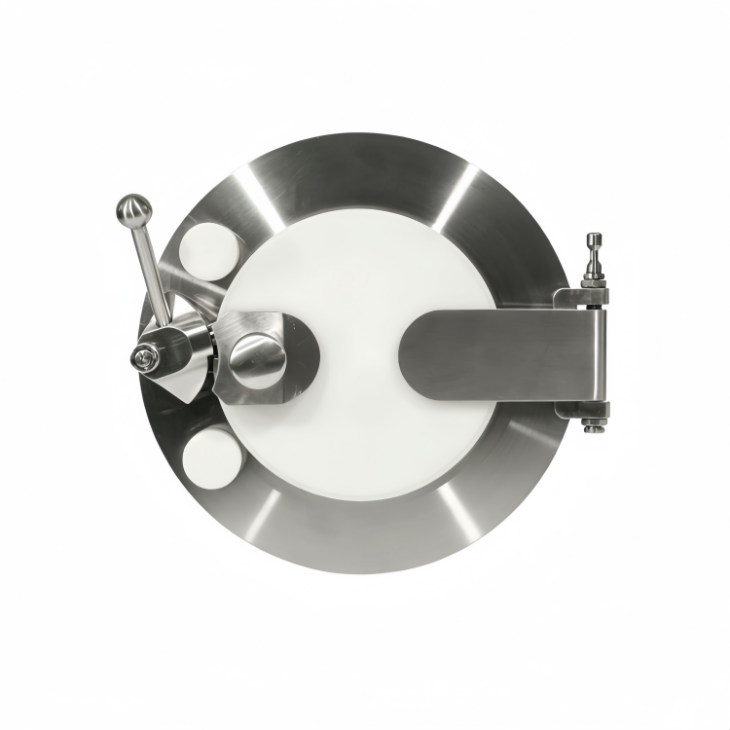

El núcleo del sistema de transferencia es el puerto Alpha, cuyo mecanismo de bloqueo seguro garantiza total seguridad durante las operaciones de conexión y desconexión. El sistema se basa en la interacción entre los componentes Alpha y Beta, cada uno equipado con una puerta, un mecanismo de bloqueo y elementos de sellado.

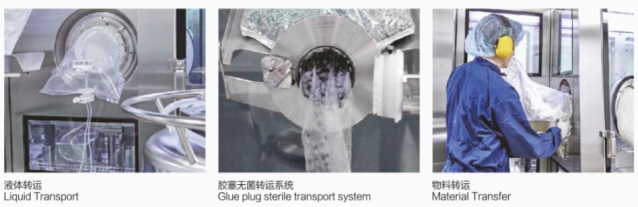

La unidad Alpha generalmente se instala en aisladores, RABS (sistemas de barrera de acceso restringido), gabinetes de bioseguridad o paredes de salas blancas. La unidad Beta consta de un contenedor, bolsa o dispositivo similar que se utiliza para la transferencia segura de componentes, sólidos o líquidos entre ambientes estériles o contenidos.

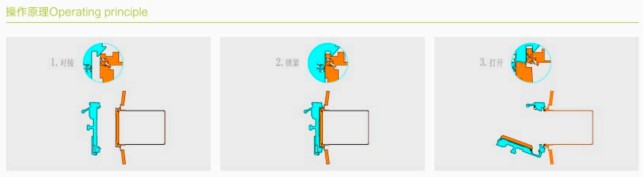

Conexión de rotación manual de 60°:

Los componentes Alpha y Beta se conectan de forma segura girándolos manualmente 60 grados. Tras el acoplamiento adecuado, las puertas de cada componente se desconectan de sus respectivas carcasas y se bloquean como una sola unidad. Un sello de labio garantiza una conexión confiable y hermética. En este punto, la puerta se puede abrir sin comprometer la esterilidad o la integridad de la contención.

Listo para usar (RTU)
Vida útil: 24 meses (en promedio)

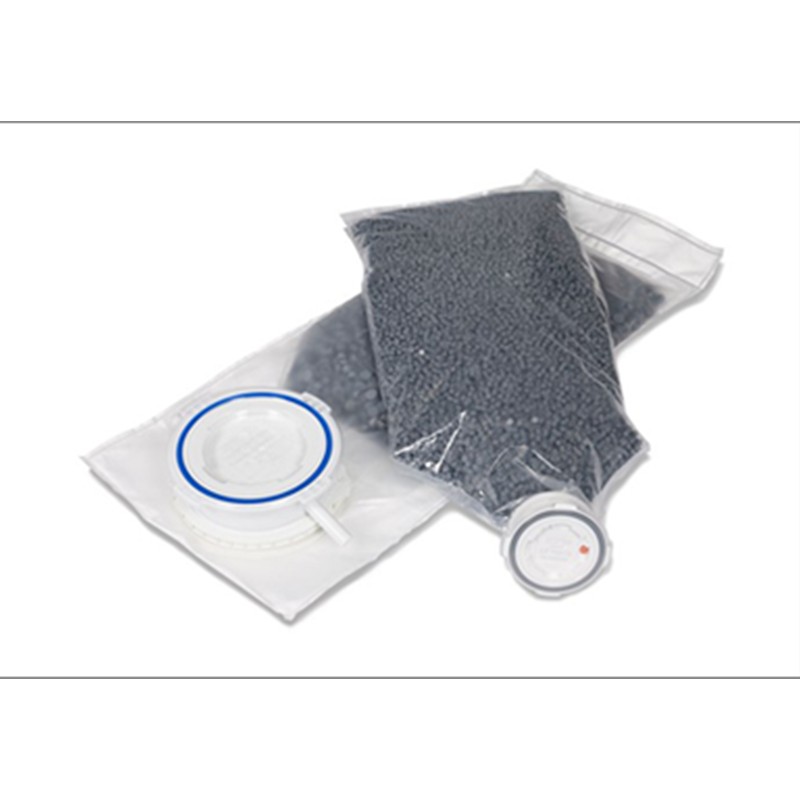

Volúmenes de bolsas: disponibles en una amplia gama, desde 10 l hasta 150 l, para adaptarse a diversas aplicaciones
