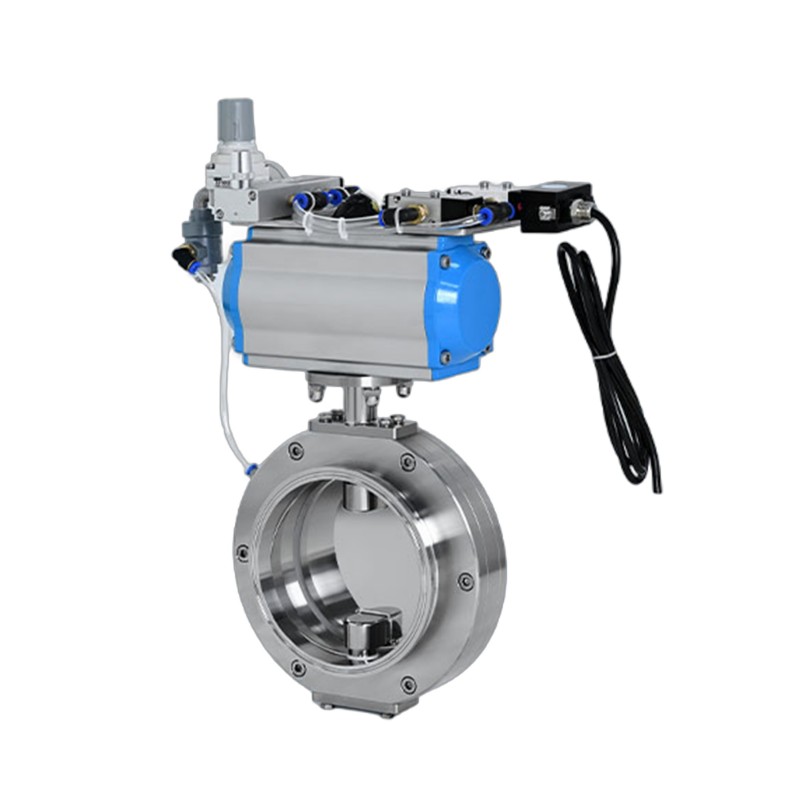

Válvula de mariposa con sello inflable excéntrico

Este mecanismo de sellado sin fricción aborda eficazmente los estrictos requisitos de higiene y pureza en la manipulación de alimentos, productos farmacéuticos y otros materiales sensibles. También elimina las preocupaciones relacionadas con el desgaste del sello y la posible contaminación por degradación del mismo.

La válvula de mariposa con sello inflable excéntrico es especialmente adecuada para manipular líquidos, polvos, gránulos y materiales similares, y se usa ampliamente en industrias como procesamiento de alimentos, producción de leche en polvo, biotecnología y otras aplicaciones sanitarias.

La válvula de mariposa con sello inflable excéntrico, también conocida como válvula de mariposa sellada por aire, es una válvula sanitaria de alto rendimiento diseñada para aplicaciones higiénicas y asépticas. Su característica destacada es un mecanismo de sellado sin fricción: cuando la válvula está cerrada, el aire comprimido expande el asiento de la válvula para presionar firmemente contra el disco de la válvula, asegurando un sellado seguro. Cuando se abre la válvula, se libera el aire, lo que permite que el asiento se retraiga y se desenganche completamente del disco, eliminando la fricción, minimizando el desgaste y reduciendo significativamente el par de operación.

Esta tecnología de sellado única hace que la válvula sea ideal para sistemas de procesos que requieren alta pureza, como en las industrias de alimentos y bebidas, leche en polvo, farmacéutica, biotecnológica, cosmética y de química fina. Todos los materiales de contacto están disponibles en SS304 o SS316L, con componentes de sellado que cumplen con los estándares FDA 21 CFR 177.2600. La válvula es totalmente compatible con los sistemas de limpieza y esterilización CIP/SIP, lo que garantiza un funcionamiento higiénico fiable.

Ventajas clave

Diseño de sellado sin fricción: evita el desprendimiento de partículas y la contaminación cruzada y prolonga en gran medida la vida útil del sello.
Bajo par de operación: Fácil automatización con actuadores más pequeños, lo que reduce la complejidad y el costo del sistema.
Totalmente higiénico y apto para uso alimentario: todas las piezas húmedas están fabricadas en acero inoxidable 304/316L; Sellos disponibles en Viton, EPDM o silicona, que cumplen con la FDA.
Conexiones versátiles: Disponibles en versiones con abrazadera, soldadas y bridadas para cumplir con los estándares DIN, ISO y ASME-BPE.
Ideal para diversos medios: Adecuado para líquidos, polvos y materiales granulares.
Compatibilidad aséptica: Diseñado para salas limpias y entornos estériles con soporte completo CIP/SIP.

Esta válvula de mariposa con sello inflable excéntrico es una solución ideal para aplicaciones que requieren procesos ultralimpios, mayor longevidad de la válvula y estricto cumplimiento de las normas sanitarias internacionales. Es una opción confiable en el mercado de válvulas de procesos sanitarios, ya que ofrece confiabilidad a largo plazo, mantenimiento mínimo y seguridad del producto de alto nivel.

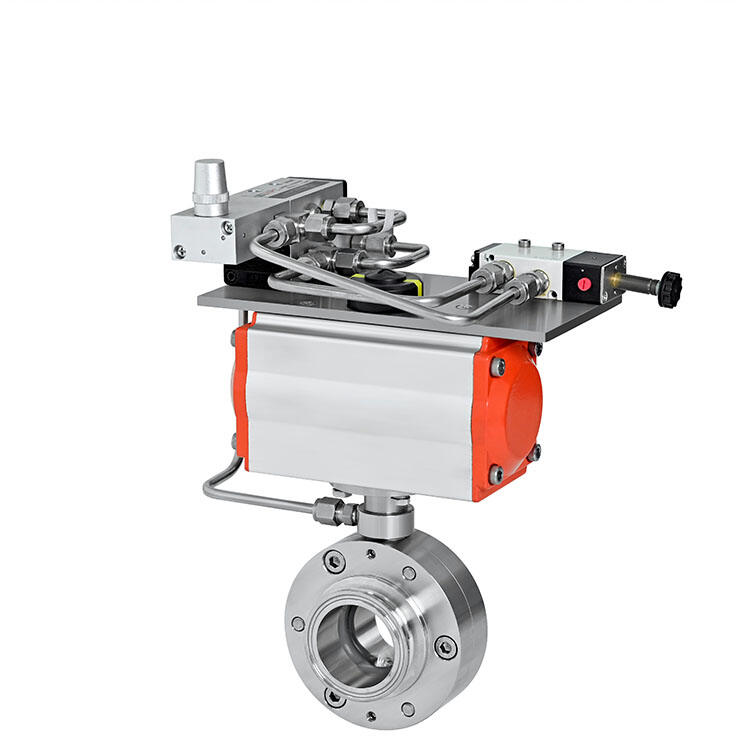

tipo de pistón

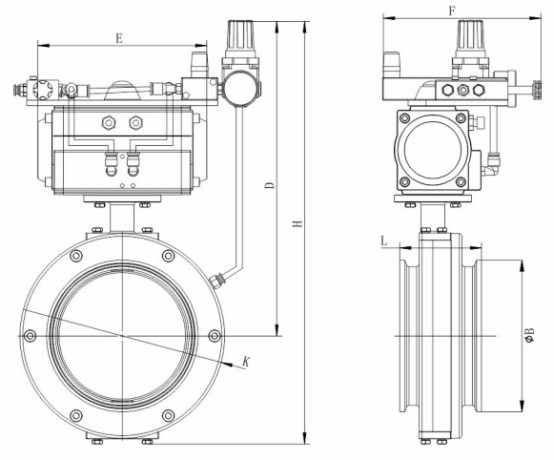

Especificaciones técnicas

Rango de tamaño: 2,0" a 10,0"
Presión de trabajo: -0,1 MPa a +0,5 MPa
Presión de suministro de aire de control: 0,6 MPa
Opciones de actuador: actuador neumático de 0 a 90°
Motor rotativo neumático (opcional)
Temperatura de trabajo: -20°C a +150°C
Materiales metálicos:
Contacto con medio: SS304 o SS316L
Piezas sin contacto: SS304
Materiales de sellado:
Viton (conforme a FDA 21 CFR 177.2600, configuración estándar)
Opcional: Caucho de silicona, Caucho EPDM
Acabado superficial:
Superficies de contacto: Ra < 0,4 μm
Superficies sin contacto: Ra < 0,8 μm
Método de limpieza/esterilización: compatible con CIP/SIP
Clasificación a prueba de explosiones: ATEX II 2 GD T4
Estándares de conexión:
DIN 11850 Serie 2
ASME BPE
ISO 1127 Serie 1e
Métodos de conexión: abrazadera, soldada, bridada
