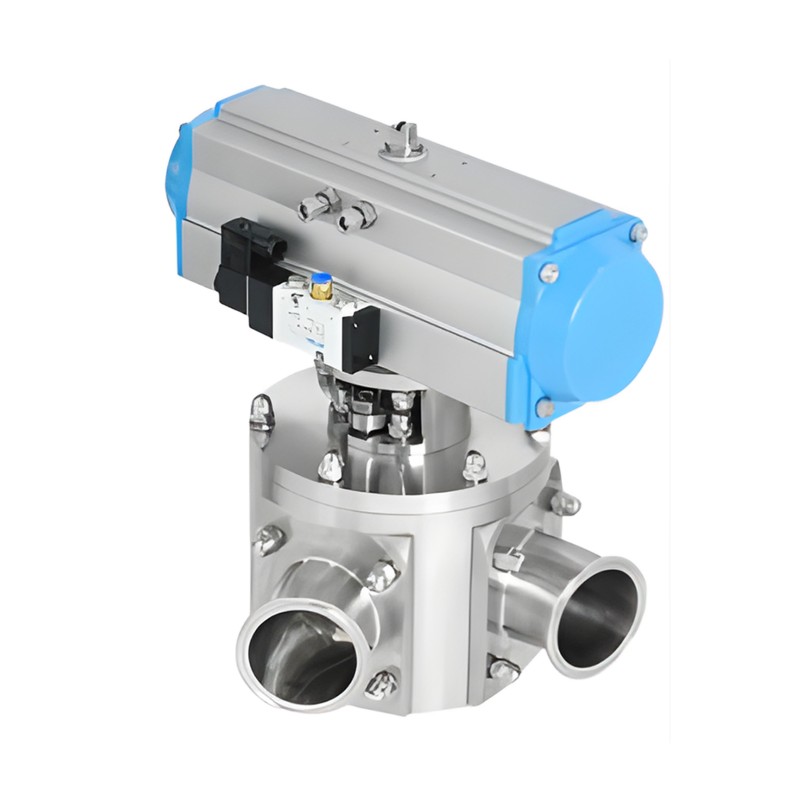

Válvula direccional

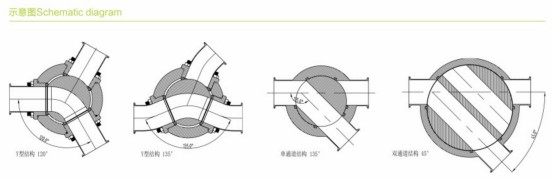

La estructura en forma de Y está diseñada para tener un ángulo de 120° y 135° entre el puerto de alimentación del cuerpo de la válvula y los dos puertos de descarga. El núcleo de la válvula se hace girar a través del dispositivo de accionamiento para realizar el flujo o corte entre el extremo de entrada y cualquier salida, logrando así el cambio de dos direcciones de flujo diferentes. El tipo curvo del canal interno evita un ángulo de rotación rápido del corredor.

En una estructura de un solo canal, el núcleo de la válvula direccional es una estructura enchufable con un pequeño volumen de fuga y el canal de flujo directo está diseñado para tener un gran caudal. El puerto de alimentación del cuerpo de la válvula y los dos puertos de descarga están diseñados para tener un ángulo de 135°.

Estructura de doble canal, el ángulo de derivación rotacional de esta estructura está diseñado para ser 45°, 30°, etc. Debido a su pequeño ángulo de rotación, los componentes internos casi no se ven afectados por los materiales de alto desgaste. Si el material es abrasivo, sólo el desgaste del canal interno puede proporcionar la posibilidad de que el núcleo de la válvula gire 180°, prolongando la vida útil del componente.

Tamaño estándar: 2"-12"
Material del cuerpo de válvula: 304, 316L, TA2, 2205, etc.
Material de sellado: sello estático PTFE, RPTFE, PPL, PEEK, etc., sello inflable de silicona, FKM
Tratamiento superficial: Ra<0,6 (parte de contacto con el medio)
Método de conexión: brida, instalación rápida
Presión de trabajo: -0.1Mpa~+0.6Mpa
Temperatura de trabajo: -20 ℃ ~ +250 ℃ (dependiendo del material de sellado)
Ángulo de conmutación: 90°, 120°, 135°

Parámetro
